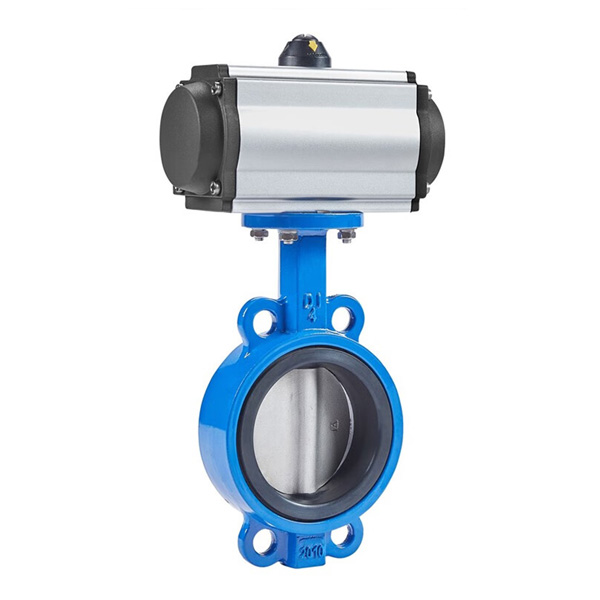

气动蝶阀是一种通过气动执行机构驱动的蝶阀，广泛应用于工业管道中的流量控制。其工作原理结合了蝶阀的结构特点和气动执行机构的动力传递机制，以下是详细解析：

1. 蝶阀的基本结构

蝶阀的核心部件包括：

– 阀体：

管道连接部分，通常为法兰或对夹式。

– 阀板（蝶板）：

圆盘形结构，可旋转以控制介质流动。

– 阀杆：

连接阀板与执行机构，传递旋转力。

– 密封圈（可选）：

阀座上的弹性材料，确保关闭时的密封性。

2. 气动执行机构的作用

气动执行机构将压缩空气的能量转换为机械运动，分为：

– 单作用气缸：

弹簧复位，气压推动活塞单方向运动。

– 双作用气缸：

气压驱动活塞双向运动，无弹簧。
– 齿轮齿条式或拨叉式：将直线运动转换为阀杆的90°旋转。

3. 工作原理

1. 开启过程：

– 压缩空气进入执行机构，推动活塞或齿轮齿条运动。
– 阀杆带动蝶板旋转至与管道平行（通常为90°），介质流通。
– 双作用气缸需反向通气关闭，单作用气缸靠弹簧力复位。

2. 关闭过程：

– 执行机构排气（或反向通气），蝶板旋转至与管道垂直，切断介质。
– 密封圈受压实现紧密关闭（软密封阀）或金属面贴合（硬密封阀）。

3. 调节流量：

– 通过定位器控制阀板角度（如25°、50°等），实现精确流量调节。

4. 关键特点

– 快速启闭：

气动驱动响应快，适合频繁操作。

– 低压适用：

适合低压、大管径场合，但高压需特殊设计。

– 密封类型：

– 软密封（橡胶/PTFE）：零泄漏，用于常温低压。

– 金属密封：

耐高温高压，但可能有轻微泄漏。

– 故障保护：

可选气动三联件（过滤、减压、润滑）或电磁阀实现故障时开/关位置锁定。

5. 典型应用场景

– 水处理：

泵站、供水管网。

– 化工：

腐蚀性介质（需防腐材质如衬氟蝶阀）。

– 能源：

烟气脱硫、通风系统。

– 食品医药：

卫生级蝶阀，无死角设计。

6. 选型注意事项

– 气源压力：

通常0.4~0.7MPa，需匹配执行机构推力。

– 阀板材质：

铸铁、不锈钢、衬塑等，根据介质特性选择。

– 附件选项：

定位器、限位开关、手动轮（应急操作）。

总结

气动蝶阀通过压缩空气驱动阀板旋转，实现快速切断或调节流量，兼具结构简单、维护方便的优点。其性能取决于气动执行机构的可靠性、密封设计以及工况适配性，正确选型是确保长期稳定运行的关键。
