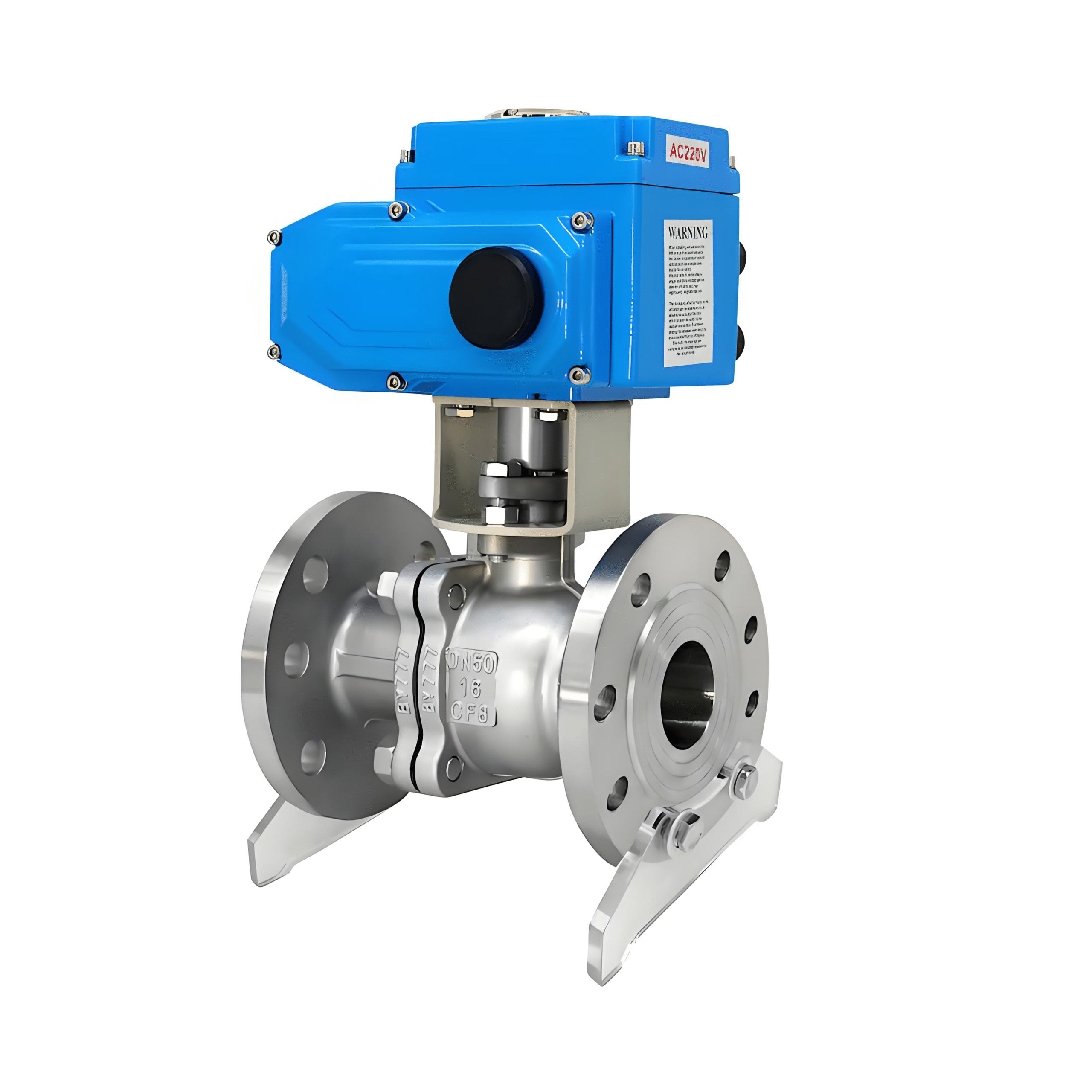

电动硬密封球阀
电动硬密封球阀的工作原理主要包括以下几个方面：
结构组成：电动硬密封球阀主要由电动执行机构和球阀两部分组成。电动执行机构负责接收控制信号并驱动电机旋转，而球阀部分则包括阀体、球体、阀座和阀杆等组件。阀体是球阀的外壳，内部有一条通道用于流体流动；球体是阀门的开闭部件，通过旋转90度来实现流体的接通、切断或调节；阀座作为球体的密封垫片，确保在关闭状态下流体不会泄漏。
工作原理：当电动执行机构接收到来自控制系统的控制信号时，它会驱动电机旋转，进而通过传动机构（如齿轮蜗轮蜗杆）使球体绕阀杆轴线旋转。当球体旋转到与通道对齐时，流体可以顺利通过；当球体旋转到与通道垂直时，则阻断流体流动。通过控制信号的变化，可以实现对球阀的精确开闭控制，从而实现对流体介质的精确控制。
密封原理：硬密封球阀的密封原理是通过金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。弹簧的载荷足以提供阀座与球体间可靠密封，即使在低压条件下，也可以在阀座密封面与球体之间设计有密封脂注入系统，进一步增强密封效果。
应用场景：电动硬密封球阀因其高效、可靠、易于远程控制等特点，被广泛应用于多个领域。例如，在石油化工、冶金、轻工等工业自控领域中，电动硬密封球阀用于截断或接通管路中的介质，也可用于流体的调节与控制。其密封性能好，适用于高粘度、含纤维、固体颗粒流体的场合。
中国电动硬密封球阀制造商 | 温州浙江专业球阀厂家 | 高品质硬密封阀门
电动硬密封球阀是一种通过电动执行器驱动、采用金属硬密封结构的球阀，其核心原理结合了机械传动、密封技术和电动控制。以下是其工作原理的详细解析：
1. 基本结构
– 球体：
通常为金属（如不锈钢、碳钢等），表面经过精密加工或硬化处理（如喷涂碳化钨、铬合金等），确保耐磨性和耐高温性。
– 阀座：
同样为金属材质，与球体形成**金属-金属硬密封**，适用于高压、高温或腐蚀性介质。
– 电动执行器：
接收控制信号（如4-20mA、开关信号等），驱动阀杆旋转。
– 阀杆：
连接执行器与球体，将旋转运动传递至球体。
2. 工作原理
1. 开启过程：
– 电动执行器通电后，电机通过齿轮或蜗轮蜗杆机构驱动阀杆旋转（通常为90°）。
– 阀杆带动球体转动，使球体的通孔与管道轴线对齐，介质流通。
2. 关闭过程：
– 执行器反向旋转，球体转动90°，通孔垂直于管道轴线。
– 球体与金属阀座紧密贴合，通过**预紧力**或**介质压力**（如上游压力推动阀座压紧球体）实现密封。
3. 密封机制：
– 硬密封：
依赖球体与阀座的高精度加工（通常镜面抛光），在高压下产生塑性变形填补微观不平，达到密封。
– 辅助增强：
部分设计采用弹簧加载阀座或双活塞效应（DPE），在低压时预紧，高压时介质压力辅助密封。
3. 硬密封的特点
– 耐高温：
金属材料可承受400°C以上高温（软密封通常限于200°C）。
– 耐高压：
适用于PN16~PN420甚至更高压力等级。
– 耐磨/耐腐蚀：
适用于含颗粒、结晶或腐蚀性介质（如灰浆、蒸汽、酸碱）。
– 缺点：
相比软密封（如PTFE），硬密封的初始泄漏率略高（通常符合ANSIVI级标准），需更高关闭扭矩。
4. 电动控制方式
– 开关型：
仅控制全开/全闭（如AC220V、DC24V驱动）。
– 调节型：
通过模拟信号（如4-20mA）精确控制开度，实现流量调节。
– 智能型：
集成总线通讯（如Modbus、PROFIBUS）或故障自诊断功能。
5. 典型应用场景
– 高温蒸汽管道：
电厂、石化行业。
– 颗粒介质：
煤化工、矿浆输送。
– 腐蚀性介质：
酸碱储运系统。
– 高压工况：
油气长输管线、超临界设备。
6. 选型注意事项
– 材质匹配：
根据介质选择球体/阀座材质（如WC-Co涂层用于高磨损工况）。
– 执行器扭矩：
硬密封需更高扭矩，需留有余量。
– 防火设计：
部分工况要求API 607/6FA防火认证。
通过上述设计，电动硬密封球阀在苛刻工况下实现了可靠密封与长寿命，成为工业自动化控制的关键部件。
