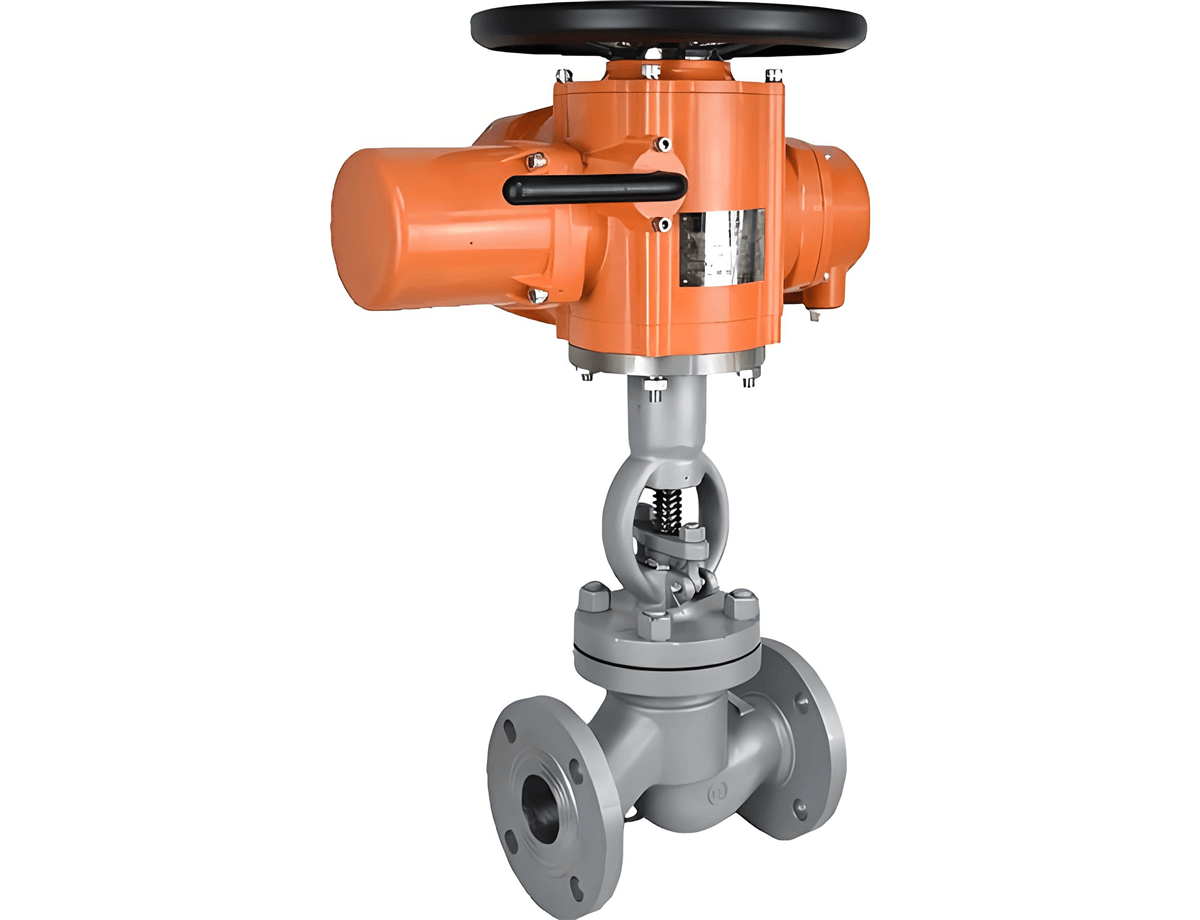

电动衬氟截止阀是一种结合了电动执行机构和衬氟阀体的工业阀门，主要用于控制腐蚀性介质的流通。其工作原理如下：

1. 核心结构

– 电动执行机构：

接收控制信号（如4-20mA或开关信号），驱动阀杆上下运动。

– 衬氟阀体：

阀体内腔及关键部件（阀瓣、阀座）衬覆聚四氟乙烯（PTFE）或其他氟塑料，耐强酸、强碱等腐蚀介质。

– 截止阀结构：

通过阀瓣的升降实现启闭，属于强制密封式阀门（关闭时需施加压力确保密封）。

2. 工作原理

– 开启过程：

电动执行机构通电后，带动阀杆向上运动，阀瓣脱离阀座，介质从阀瓣与阀座之间的通道流过。

– 关闭过程：

执行机构反向动作，阀杆下压，阀瓣与阀座紧密贴合，依靠氟塑料的弹性变形实现密封，切断介质流动。

– 流量调节（若为调节型）：

通过控制阀瓣的开度（如0-100%连续调节），改变流道截面积，实现流量或压力控制。

3. 衬氟层的核心作用

– 耐腐蚀性：

氟塑料（如PTFE、FEP、PFA）可耐受绝大多数酸碱、有机溶剂，适用于化工、制药等腐蚀性环境。

– 密封性能：

氟塑料的柔韧性确保阀瓣与阀座贴合时形成无泄漏密封。

– 防粘性：

氟塑料表面光滑，防止介质结晶或粘附，适合高粘度或易结晶流体。

4. 电动控制特点

– 自动化：

可远程控制或接入DCS/PLC系统，实现自动化流程。

– 保护功能：

通常配备过载保护、限位开关，防止电机损坏。

– 可选类型：

开关型（全开/全关）或调节型（比例控制）。

5. 典型应用场景

– 化工行业：

盐酸、硫酸、氢氟酸等强腐蚀介质管道。

– 环保工程：

废水处理中的酸碱液控制。

– 医药/食品：

高纯度或卫生级介质输送（需符合FDA标准）。

6. 注意事项

– 温度限制：

衬氟材料一般耐温≤180℃（视具体材质而定），超温可能导致衬层变形。

– 压力范围：

通常用于中低压（PN10-PN16），高压可能损坏氟塑料层。

– 维护要点：

定期检查衬氟层是否脱落或磨损，避免硬颗粒介质冲刷。

通过电动驱动和衬氟设计的结合，该阀门在腐蚀性介质控制中实现了高密封性、长寿命和自动化操作的平衡。选型时需根据介质特性、温度压力等参数匹配材质和电动执行器规格。
